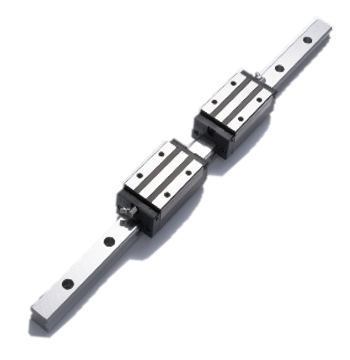

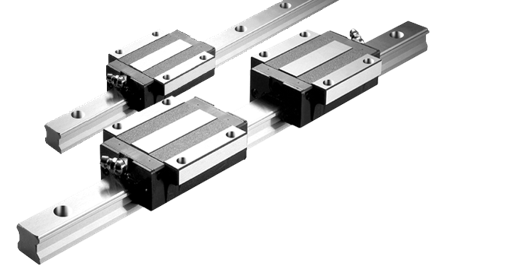

リニアレールシステム
- 韓国初の国産直動転がり案内機器です。 自社独自の技術で開発に成功し、製造販売して以来30年間 機械の高精度化・省力化・低コストに貢献して参りました。

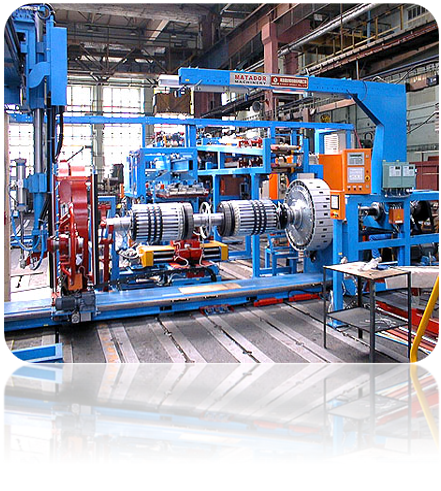

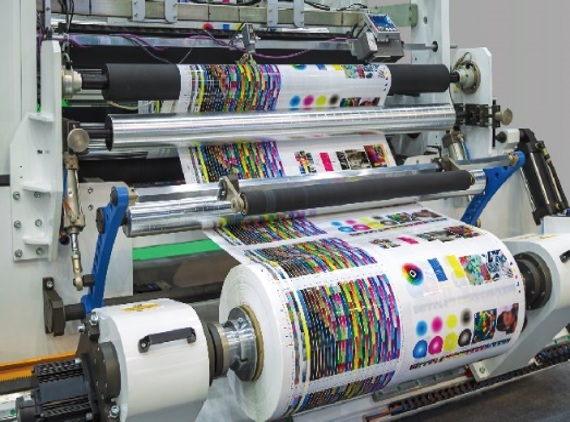

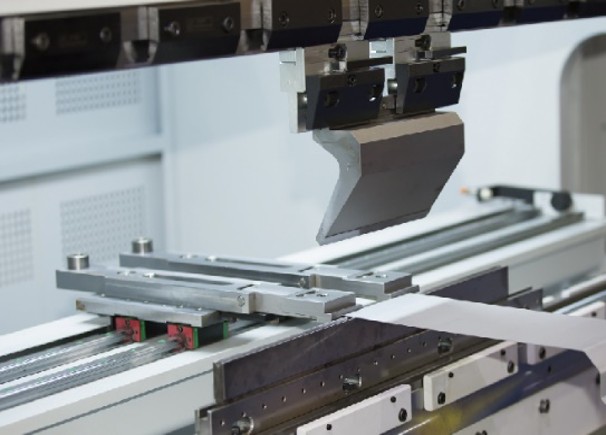

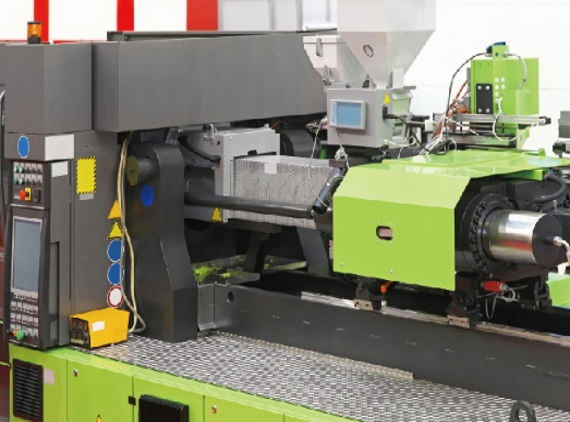

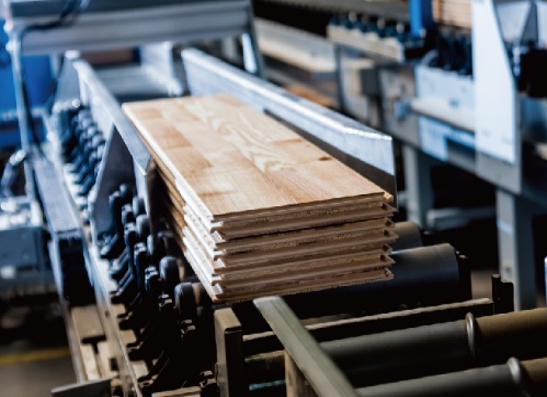

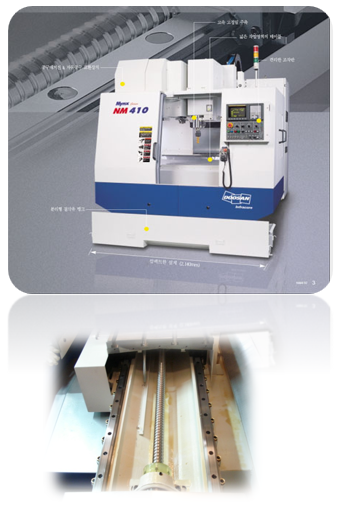

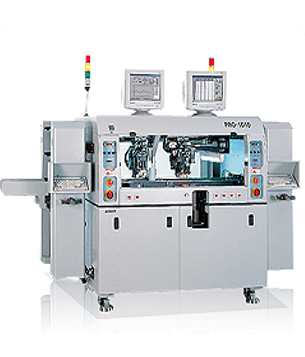

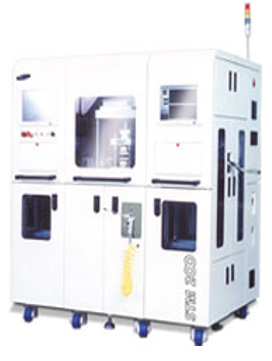

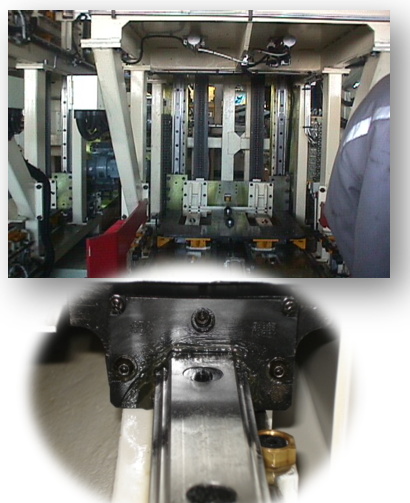

- SBCの主力製品であり、工作機械、自動化生産ライン、一般産業機械に対応しております。

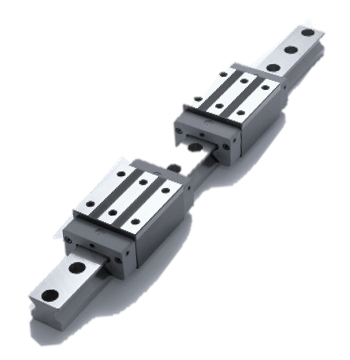

ローラーリニアレールシステムSBR形
ＳＢＲシリーズはローラーを転動体にしたリニアレールシステムです。
ボールリニアレールシステムに比べて、転動面と転動体の接触面積が広く、重荷重の使用条件においても弾性変形量が少ない超高剛性製品です。
工作機械、一般産業機械等幅広く使用されます。
特徴
- ４方向等定格荷重
- ＳＢＣのローラーリニアレールシステムはブロックの４方向に対して等定格荷重が得られるようにローラーの設置を４５°接触角度に設計し、ラジアル荷重‧逆ラジアル荷重‧横方向に等定格荷重が得られる超高剛性製品です。
- 滑らかな循環動作
- ローラーの循環軌道に樹脂チューブを内蔵し、更にチューブとローラーのリターンキャップを一体形に設計することによ りローラーが負荷域に出入りする 時の脈動運動とスキューが抑えられ、滑らかな運動が得られます。
- 長寿命‧高精度
- ローラーの直径、長さ、配置を最適化構造に設計することによりローラーが転動面全長に渡り均一の予圧を保ち、高精度 及び長寿命が得られます。。
- 優れた潤滑キャップ
- 潤滑キャップの設計は潤滑剤が転動面の各部位に直接流れるよう数ヶ所の流れ 道を独立して設けることにより常に清潔な 潤滑剤が供給、更にグリースの逆流を防止します。
- 各種オプション
- 様々な使用環境に対応できるよう、各種防塵、防錆のオプションを用意しております。

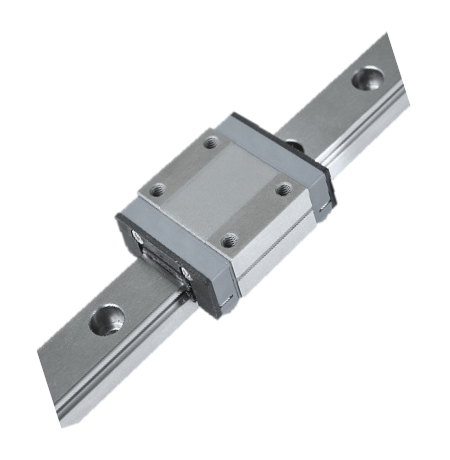

特徴
- 日本製
- 日本で生産することにより安定品質、短納期を実現しました。
- ボール保持
- ステンレス製ボール保持パットをブロックに組み付けることによりボールの脱落を防止、組付けが容易になります。
- 交換可能
- 製造工程においてレールとブロックが個別に寸法管理されているため、それぞれを自由に追加‧交換することが できます。
- ステンレス鋼製
- レールとブロックの本体はステンレス鋼を使用しているのでサビにくく、クリーンルーム、真空など特殊環境に 最適です。
- 耐モーメント形
- 製耐モーメント形としてワイドブロック、更にワイドロング形がありますので、使用条件に合わせて自由に選定可 能です。
- 防塵
- 防塵用エンドシールは自社独自技術で表面をコーティングすることにより、シールの早期摩耗を防ぎ防塵効果を アップします。
- 自己潤滑（MFチューブ）
- ＭＦチューブは多孔樹脂素材を焼結して成形したボールの循環路です。ＭＦチューブにあらかじめ潤滑油を含侵
させてブロックの無負荷列に内蔵し、ボールを通過させる構造になります。その結果ボールには常に潤滑油が供
給され長時間確保されますので長期メンテナンスフリーが実現できます。
尚、ＭＦチューブ内をボールが通過することによりボールの整列な循環、滑らかな動きが得られます。
注）９,12,15W,15Lのみ対応
